吉林油冷電磁除鐵器的工作原理_規格型號_吉林油冷電磁除鐵器內部結構，油冷電磁自卸除鐵器(常見型號：RCDF系列)是一種用于連續清除物料中鐵磁性雜質的高效電磁設備。它通過強迫油循環冷卻解決散熱問題，并配備自動卸鐵機構，可在高負荷、惡劣環境下穩定工作。

一、吉林油冷電磁除鐵器的工作原理_規格型號_吉林油冷電磁除鐵器內部結構

主要由電磁本體、冷卻系統和自卸機構三大部分構成：

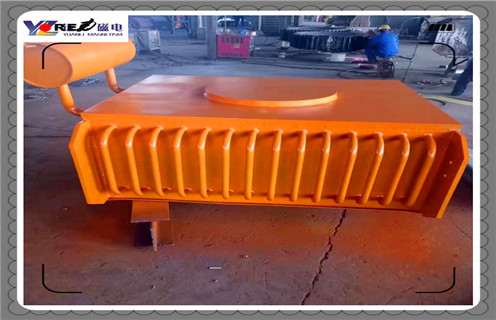

電磁本體

勵磁線圈：核心部件，通電產生強磁場，通常采用立體繞組結構。

鐵芯/磁軛：用高導磁硅鋼片制成，構成磁路，匯聚磁力線。

全密封腔體：內部充滿專用絕緣冷卻油，保護線圈并作為導熱介質。

油冷系統(關鍵)

強迫油循環：通過油泵驅動熱油流動，將線圈熱量快速帶出。

外置散熱器：帶波紋散熱翅片，大幅增加散熱面積，高效冷卻熱油。

油枕/膨脹器：補償冷卻油因熱脹冷縮產生的體積變化。

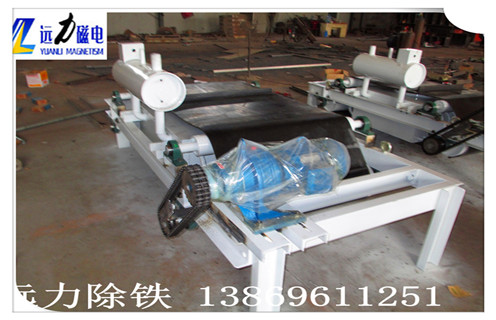

自卸機構

卸鐵皮帶：環繞在磁極下方，帶有刮板。

驅動裝置：電機與減速機，帶動皮帶連續運轉。

滾筒：主動滾筒驅動，從動滾筒張緊，腰鼓形設計可自動糾偏。

二、吉林油冷電磁除鐵器的工作原理_規格型號_吉林油冷電磁除鐵器內部結構工作原理

勵磁吸鐵：設備懸掛于輸送皮帶上方。線圈通直流電后，在下方形成超強磁場。當含鐵物料通過時，鐵磁性雜質被牢牢吸附在卸鐵皮帶表面。

油冷散熱：線圈工作產生的熱量被絕緣冷卻油迅速吸收，經油泵強制循環至外部散熱器冷卻，確保線圈溫升低、磁力穩定(冷熱態磁場差異小)。

自動卸鐵：吸附的鐵件隨卸鐵皮帶轉動，被帶離磁場區域后磁力消失，在重力和刮板作用下自動拋出，實現連續除鐵、無人值守。

三、吉林油冷電磁除鐵器的工作原理_規格型號_吉林油冷電磁除鐵器內部結構主要技術特點

散熱高效：采用強迫油循環，散熱能力遠超風冷，可24小時連續運行，溫升通常≤50℃。

磁場強勁：磁路經優化設計，透磁深度大、吸力強，適合厚料層、大流量工況。

防護等級高：全密封結構，線圈經絕緣處理，防塵、防雨、防鹽霧腐蝕，適應礦山、海邊等惡劣環境。

運行可靠：自動卸鐵、皮帶自動糾偏、密封軸承座，故障率低、維護簡便。

控制智能：配套整流控制柜，具備手動/自動/遠程集控功能，部分型號帶智能溫控。
